Unklare Zeichnungen kosten — verteilt und verdeckt.
Sie senden die Zeichnung als PDF und wählen die Stufe nach Ihrem Risikoprofil: Basic, Advanced oder Expert. Korrekturvorschläge werden direkt beim Prüfmerkmal eingetragen — über die Übernahme entscheidet Ihr Konstrukteur.
Eine unklare Angabe wird nicht falsch — sie wird später falsch verstanden

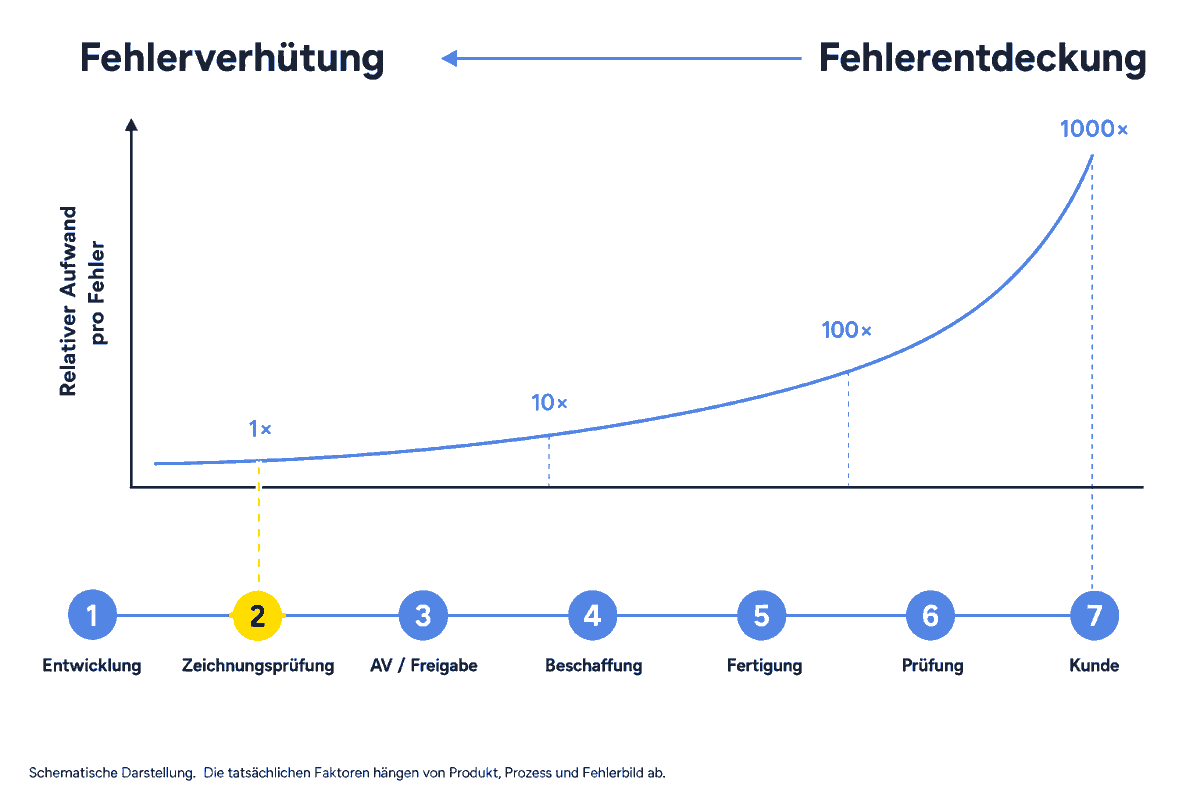

Der Aufwand, einen Spezifikationsfehler zu beheben, steigt mit jeder Stufe, die er unentdeckt weiterläuft. Wer ihn in der Zeichnungsprüfung findet, ändert ein Symbol. Wer ihn beim Kunden findet, verhandelt über eine Lieferung.
Schematische Darstellung. Die tatsächlichen Faktoren hängen von Produkt, Prozess und Fehlerbild ab.
Ein Fall aus der Praxis
2
Zeichnungsprüfung
Als Primärbezug ist eine Fläche gewählt, an der das Bauteil in der Baugruppe nicht anliegt. Die Zeichnung ist in sich schlüssig, nichts sieht falsch aus — sie beschreibt nur eine andere Lage als die Montage. So geht sie in die Freigabe.
5
Fertigung
Das Messprogramm richtet das Bauteil am angegebenen Bezug aus — normkonform und trotzdem nicht in der Lage, in der es später verbaut wird.
6
Prüfung
Im Erstmusterprüfbericht stehen die Positionswerte rot. Das Prüfergebnis ist eindeutig: nicht konform. Der Montageversuch zeigt dagegen, dass das Bauteil funktioniert — geprüft wurde gegen einen Bezug, den die Montage nicht verwendet.
7
Folgen
Ursachenanalyse, Zeichnungskorrektur, neues Messprogramm, neuer EMPB, neue Erstmuster, Fehlermeldung abschliessen, Produktion freigeben. Dazu zwei interne Sitzungen und zwei Abstimmungen mit dem Lieferanten — mit Einkauf, Fertigung, QS, Messtechnik, QM und R&D am Tisch, während der Verkauf auf den Markteintritt drängt. Alles ausgelöst durch einen Bezug an der falschen Stelle.
Quintessenz
Ein Vier-Augen-Prinzip vom Fachmann, an der richtigen Stelle im Prozess
Der Bezug war ursprünglich richtig gesetzt. Die Konstruktion hat das Design danach geändert, der Bezug blieb stehen — und lag damit an einer Stelle, die für den Einbau keine Rolle mehr spielt. Niemand hatte Zeit, die Änderung gegen die Verbaufunktion zu prüfen, und wer täglich mit derselben Zeichnung arbeitet, sieht solche Verschiebungen nicht mehr.
Eine zweite Person, die die Einbausituation in der Baugruppe durchgeht, hätte es in wenigen Minuten gefunden. Wer die Zeichnung erstellt, liest sie so, wie sie gemeint ist. Der Blick von aussen liest sie so, wie sie dasteht.
CSL kann eine höhere Stufe empfehlen — die Entscheidung bleibt bei Ihnen. Den Prüfumfang definieren Sie; abgerechnet wird nach Aufwand.
Basic
Spezifikationsprüfung
Ist die Zeichnung eindeutig, vollständig und normgerecht?
Advanced
mit Montagesituation
Passt die Spezifikation zur Funktion im Verbau?
Expert
vertiefte Gesamtprüfung
Ist die Spezifikation technisch und wirtschaftlich optimal?
Eindeutigkeit und Vollständigkeit
normgerechte Spezifikation nach ISO-GPS-Regelwerk
✓
✓
✓
Montage- und Verbauzustand
Bezugssysteme und Toleranzen passend zur Einbausituation
—
✓
✓im Detail
Funktion
nur offensichtliche Widersprüche
✓im Zusammenhang mit der Montage
✓im Detail
Oberflächen, Beschichtungen, Behandlungen und Kanten
—
—
✓
Toleranzen hinterfragt
Herstellbarkeit, Prüfaufwand, Stückzahl, Kostenwirkung und Risiko
—
—
✓

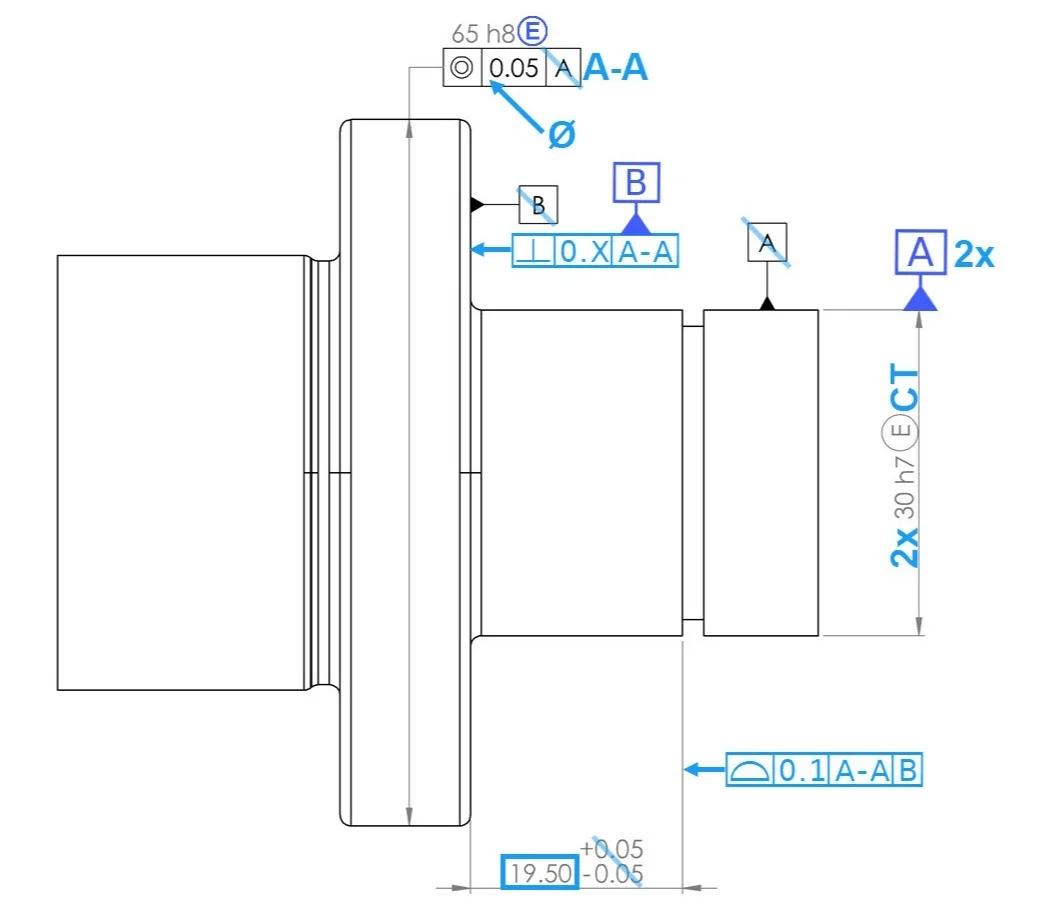

Ergebnis: Korrekturvorschläge im Kunden-PDF
in Blau eingetragen, mit passenden Symbolen und Bezügen
✓
✓
✓
Besonders geeignet
Risiko gering
Standardteile mit geringem Risiko — geringster Aufwand
Risiko mittel
Teile, deren Funktion erst im Verbau entsteht
Risiko hoch
teure, komplexe oder risikoreiche Teile
Jede Stufe schliesst die darunterliegenden ein — und jedes Review baut Kompetenz auf: Weil die Korrektur direkt am Prüfmerkmal ansetzt und begründet wird, übernimmt Ihre Konstruktion die ISO-GPS-Logik Schritt für Schritt. Wiederkehrende Fehler verschwinden, die Zeichnungen werden von Mal zu Mal eindeutiger — bis Sie uns immer seltener brauchen.
Die Kosten einer frühen Zeichnungsprüfung sind sichtbar und planbar. Die Kosten einer unklaren Spezifikation entstehen später — verteilt über Entwicklung, Lieferanten, Fertigung, Messtechnik und Qualitätssicherung.
Klar geregelt
Das Ergebnis ist ein optimierter Spezifikationsentscheid — keine formelle Zeichnungsfreigabe durch CSL.
Korrekturvorschläge werden direkt ins Kunden-PDF eingetragen; über die Übernahme entscheidet Ihr Konstrukteur.
Stufe pro Zeichnung wählbar; Wechsel innerhalb eines Auftrags nach Abstimmung.
Rücksprachen separat und flexibel — zu Beginn meist mehr, Ziel ist ein etablierter, effizienter Ablauf.
Offizieller Messdienstleister
von Mitutoyo Schweiz autorisiertes Prüflabor
ISO 9001:2015 zertifiziert
Qualitätsmanagement zertifiziert durch PIAQ
Engagiert in der Normung
Swissmem NK1 — Schweizer Spiegelgremium zu ISO/TC 213
Ergebnis
Was Sie davon haben
Korrekturen, nicht Kritik
Sie erhalten konkrete Vorschläge direkt im PDF, nicht eine Mängelliste.
Drei Tiefen, Abrechnung nach Aufwand
Basic, Advanced oder Expert — je nachdem, wie viel Klarheit die Zeichnung braucht.
Fehler vor der Freigabe
Geprüft wird, bevor die Zeichnung in die Fertigung oder zum Lieferanten geht.
Was Kunden vor der Zeichnungsprüfung wissen wollen
Welche Stufe passt zu unserer Zeichnung?
Die Stufe folgt Ihrem Risikoprofil: Basic für die Grundprüfung, Advanced und Expert für die tiefere Absicherung von Spezifikation und Funktion. Im Zweifel klären wir die Wahl im kostenlosen Fachgespräch.
Wie reichen wir Zeichnungen ein?
Als PDF über das Formular oder per E-Mail. Bei mehreren Zeichnungen setzen wir ein Projekttool auf, das Eingang, Prüfstufe und Liefertermin je Zeichnung regelt und organisiert — in unserem System oder in Ihrer Umgebung. Auf Wunsch schliessen wir vorab eine NDA; die Einzelheiten stehen auf der Vertraulichkeitsseite.
Was erhalten wir zurück?
Die geprüfte Zeichnung mit Korrekturvorschlägen direkt im PDF — konkrete Vorschläge statt Mängelliste, nachvollziehbar je Prüfmerkmal.
Nach welchen Normen prüfen Sie?
Nach dem ISO-GPS-Normensystem, u.a. SN EN ISO 8015 und ISO 1101 — massgebend ist der auf Ihrer Zeichnung referenzierte Normenstand.
Sind wir damit dauerhaft auf CSL angewiesen?
Nein — im Gegenteil. Weil jede Korrektur direkt am Prüfmerkmal begründet und mit Ihrer Konstruktion diskutiert wird, steigt Ihr internes Niveau mit jedem Review. Sie greifen mit der Zeit seltener auf den Service zurück — und lassen am Ende nur noch die wirklich kritischen Zeichnungen extern prüfen.
Zeichnung zur Ersteinschätzung senden
Laden Sie die Zeichnung als PDF hoch — geeignete Ausschnitte genügen. Sie erhalten in der Regel innert eines Arbeitstags eine persönliche Antwort mit Empfehlung zur passenden Prüfstufe.
