Messverfahren

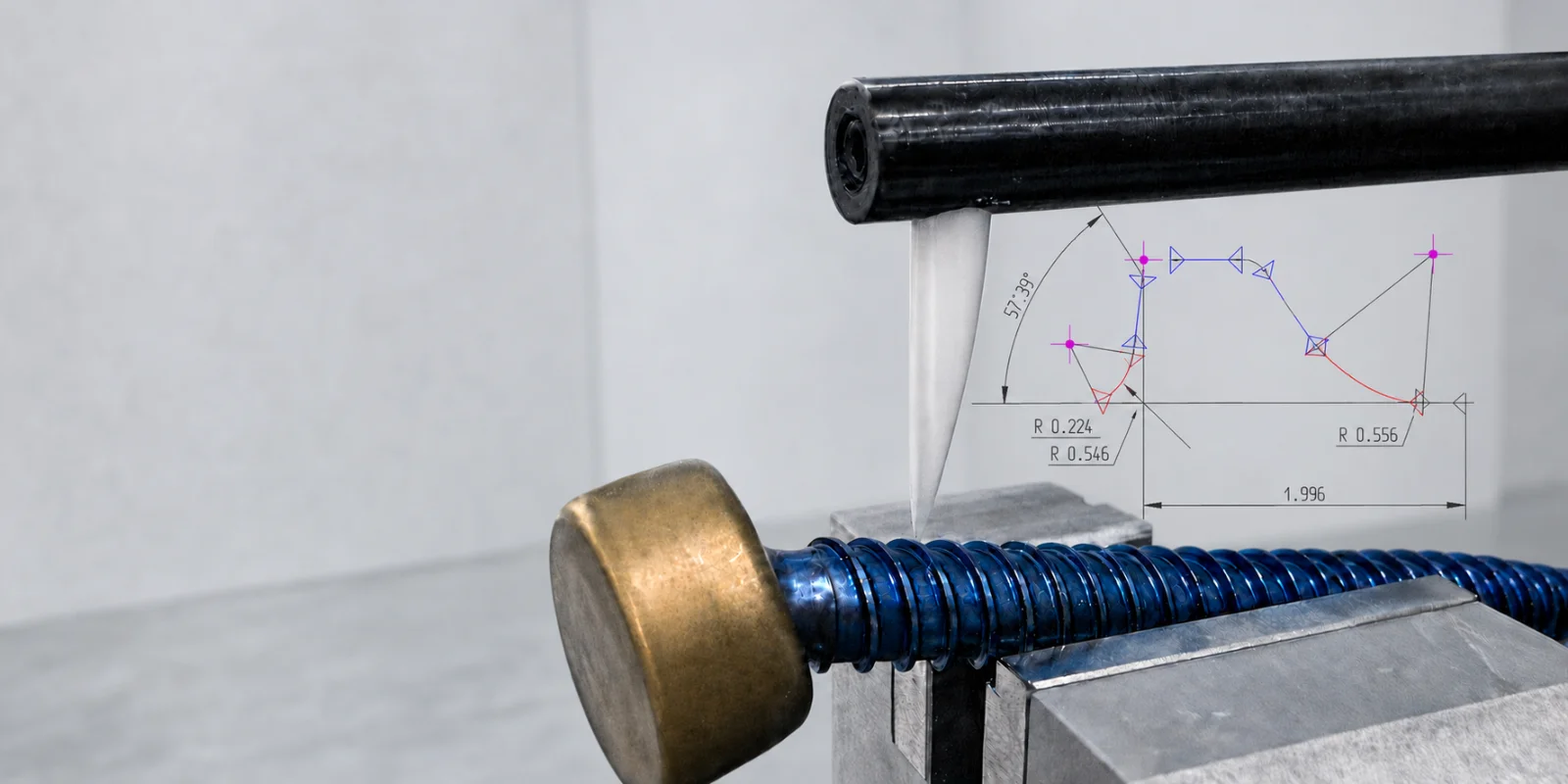

Konturmessung

Profile erfassen und normgerecht auswerten — im qualifizierten Messraum. Zum Beispiel Gewinde-, Dicht- und Funktionskonturen.

Messaufgabe beschreiben

Wofür wir Konturen messen

Wenn das Profil über die Funktion entscheidet.

Profile und Konturen erfassen und normgerecht auswerten

Gewinde-, Dicht- und Funktionskonturen

Prüfmerkmale nach Zeichnung und ISO-GPS

Leistungsdaten

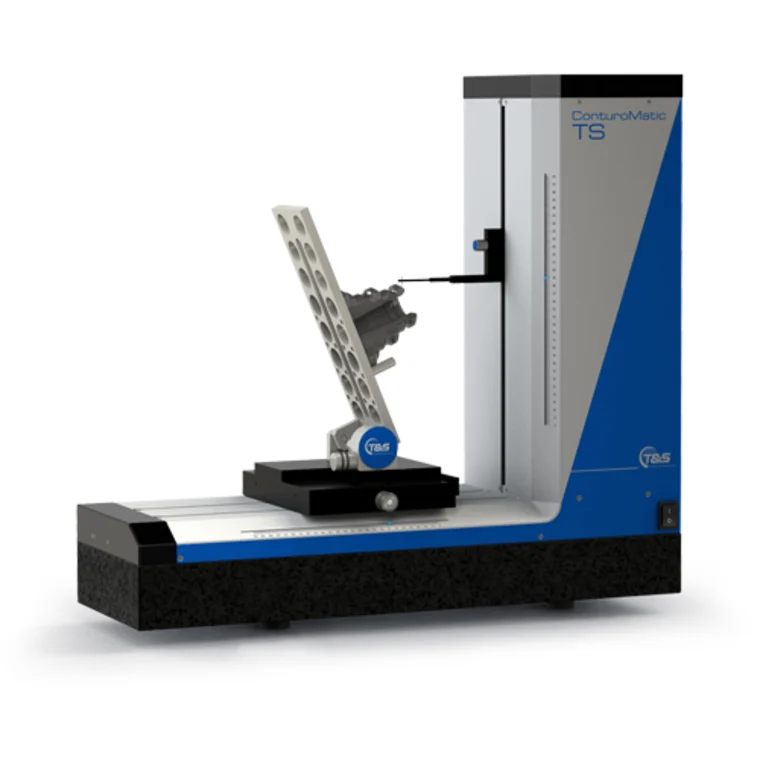

Tastschnittverfahren für funktionskritische Konturen

Merkmale

Radien, Winkel, Stufen und Profilverläufe — exakt erfasst, normgerecht ausgewertet

Messbereich

250 × 320 mm

Sensorik

wechselbare Tastarme mit Doppelspitze — auch für schwer zugängliche Konturen

Typische Konturen

Gewindeprofile, Dichtsitze, Fasen, Nutformen, Freiformkonturen

Offizieller Messdienstleister

von Mitutoyo Schweiz autorisiertes Prüflabor

ISO 9001:2015 zertifiziert

Qualitätsmanagement zertifiziert durch PIAQ

Engagiert in der Normung

Swissmem NK1 — Schweizer Spiegelgremium zu ISO/TC 213

Häufige Fragen

Was Kunden zur Konturmessung fragen

Welche Merkmale messen Sie im Konturschnitt?

Radien, Winkel, Fasen, Nutformen, Gewindeprofile und Freiformkonturen im Schnitt — als Vergleich gegen die Sollkontur aus Zeichnung oder CAD.

Hinterlässt der Tastschnitt Spuren?

Die Tastspitze fährt mit geringer Kraft über die Oberfläche. Auf harten Werkstoffen bleibt sie ohne Folgen; bei weichen oder beschichteten Oberflächen ⟨Vorgehen bei empfindlichen Oberflächen⟩. — Angabe noch zu bestätigen

Beschreiben Sie Ihre Messaufgabe.

Beschreiben Sie Kontur und Prüfmerkmal — Sie erhalten in der Regel innert eines Arbeitstags eine persönliche Antwort — offeriert wird aufwandsbasiert und nachvollziehbar.
