Messverfahren

Computer­tomographie

Innengeometrien zerstörungsfrei erfassen: Die Datenerfassung erfolgt über einen spezialisierten Partner — Auswertung und messtechnische Beurteilung erbringt CSL.

Messaufgabe beschreiben

Wofür wir CT einsetzen

Wenn das Merkmal von aussen nicht erreichbar ist.

Innenliegende Geometrien zerstörungsfrei erfassen
Datenerfassung über einen spezialisierten Partner
Auswertung nach ISO-GPS oder ASME Y14.5 in Zeiss Inspect
Messtechnische Beurteilung durch CSL — nachvollziehbar begründet
Anwendungen

Was die CT-Auswertung leistet

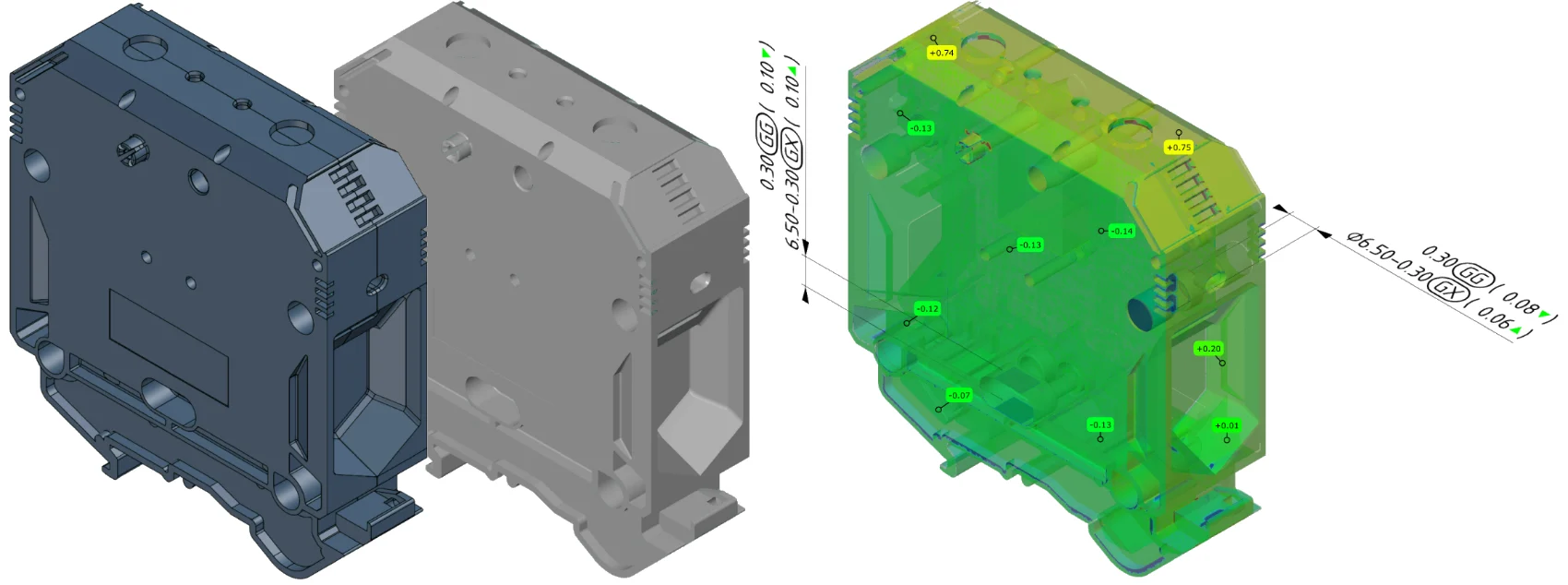

Soll-Ist-Vergleich
CT-Daten gegen das CAD-Modell — Abweichungen präzise lokalisiert
Form und Lage
Toleranzen für Erstmusterprüfberichte (EMPB)
Analysen
Lunker- und Einschlussanalyse sowie Schadenanalyse — Einblick in innere Strukturen
Baugruppen
dimensionale Messungen an Baugruppen und Multimaterial-Bauteilen — Beurteilung durch CSL

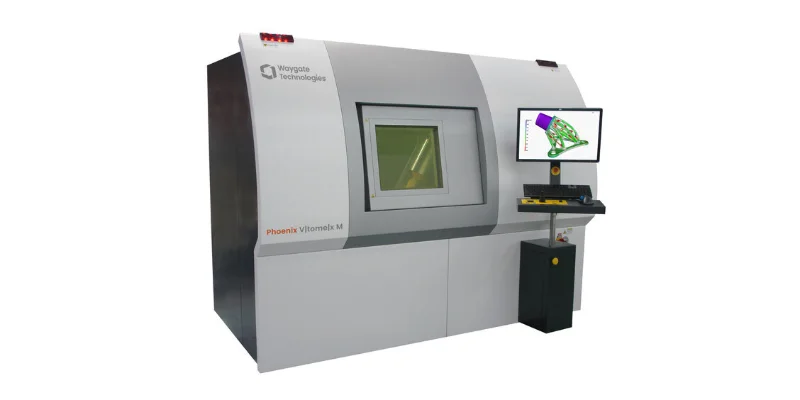

Röntgenröhren
Mikrofokus-Röhre 240 kV / 320 W · Nanofokus-Röhre 180 kV / 15 W
Genauigkeit
maximal zulässiger Maschinenfehler 4 + L/100 µm
Unsicher, welches Verfahren zu Ihrem Prüfmerkmal passt?
Offizieller Messdienstleister
von Mitutoyo Schweiz autorisiertes Prüflabor
ISO 9001:2015 zertifiziert
Qualitätsmanagement zertifiziert durch PIAQ
Engagiert in der Normung
Swissmem NK1 — Schweizer Spiegelgremium zu ISO/TC 213
Häufige Fragen

Was Kunden zur Computertomographie fragen

Welche Bauteile lassen sich durchstrahlen?
Kunststoffe, Aluminium, Verbundwerkstoffe und auch Stahl lassen sich durchstrahlen — massgebend ist die Kombination aus Material und Wandstärke. Ob Ihr Teil geeignet ist, klären wir mit dem CT-Partner vor dem Auftrag.
Bleibt das Bauteil unbeschädigt?
Ja, die Prüfung ist zerstörungsfrei. Sie sehen Innengeometrien, Poren und Einschlüsse, ohne das Teil zu schneiden.
Was kostet eine CT-Messung und wie lange dauert sie?
Aufwandsbasiert nach Bauteil und Fragestellung. Die Durchlaufzeit liegt in der Regel bei 3–5 Arbeitstagen — den Termin nennen wir Ihnen mit der Offerte.
Wer führt den CT-Scan durch?
Die Datenerfassung erfolgt bei einem spezialisierten Partner. Auswertung und messtechnische Beurteilung — der entscheidende Teil — erbringt CSL. Prüfplanung, Prüfbericht und Ergebnisverantwortung liegen bei CSL.

Beschreiben Sie Ihre Messaufgabe.

Innengeometrien oder verdeckte Strukturen? Sie erhalten in der Regel innert eines Arbeitstags eine persönliche Antwort — offeriert wird aufwandsbasiert und nachvollziehbar.

Christian Schärer
Inhaber und Geschäftsleiter · Normenausschuss Swissmem NK1
Lieber zuerst reden?
30 Minuten Fachgespräch zu Ihrer Zeichnung oder Messaufgabe — kostenlos und unverbindlich.
